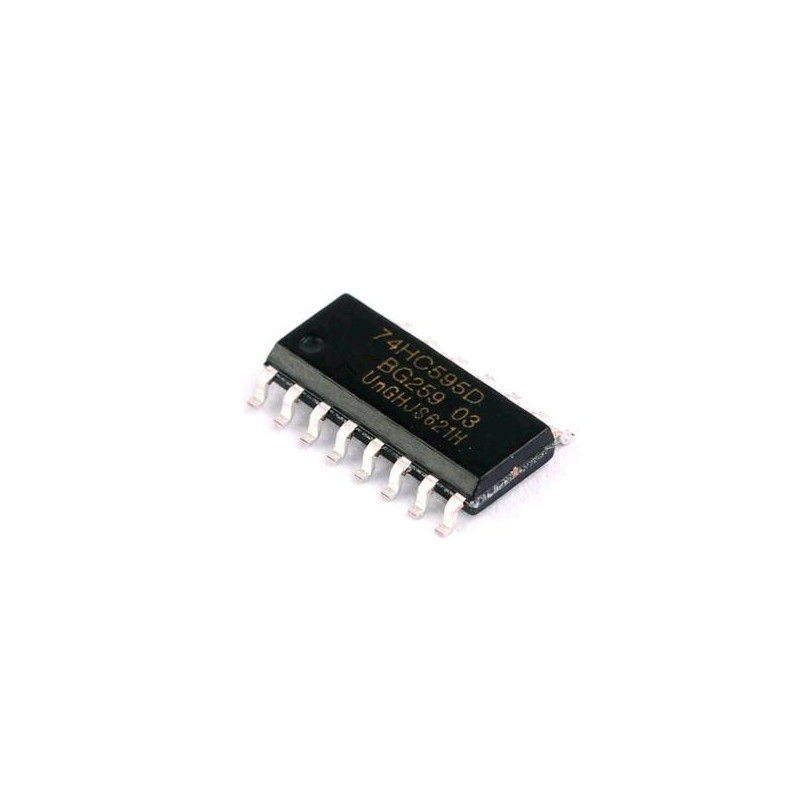

CIRCUITO DM74595=SN74HC595N
El dispositivo 74HC595 contiene un registro de desplazamiento de 8 bits, de entrada en serie y salida paralelo que alimenta un registro de almacenamiento de tipo D de 8 bits. El registro de almacenamiento tiene salidas paralelas de 3 estados. Se proporcionan relojes separados tanto para el registro de desplazamiento como para el de almacenamiento. El registro de desplazamiento tiene una entrada directa de superposición (SRCLR), entrada serial (SER) y salidas en serie para la conexión en cascada. Cuando la entrada de habilitación de salida (OE) es alta, las salidas están en el estado de alta impedancia.
Desplazamiento en serie de 8 bits, salida paralela
Amplio rango de voltaje de funcionamiento de 2V a 6V DC
Las salidas de 3 estados de alta corriente pueden manejar hasta 15 cargas LSTTL
Bajo consumo de energía: 80µA (máximo)
Salida ± 6mA a 5V
Encapsulado: SOIC 16 pines
