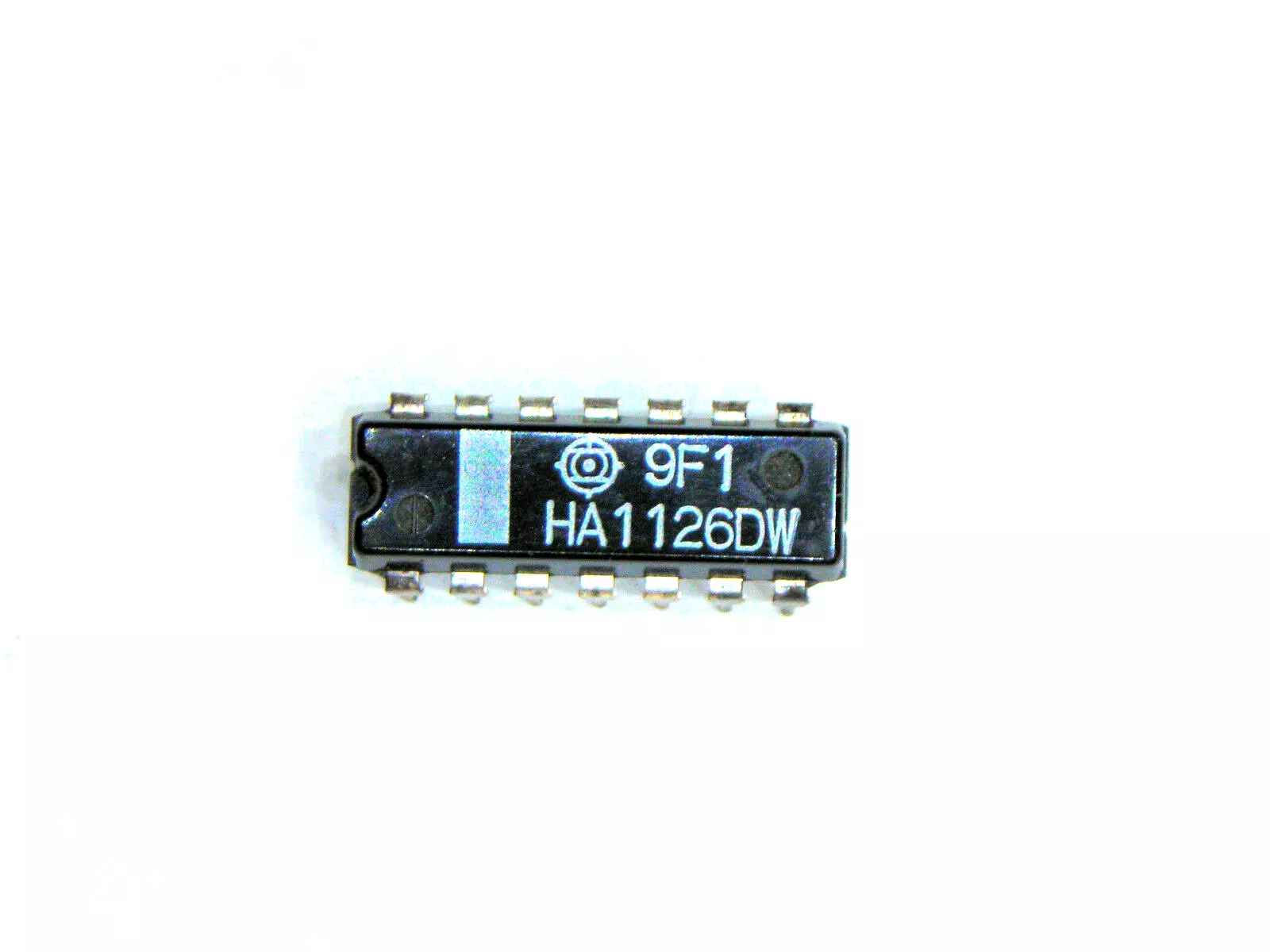

CIRCUITO HA1126 = NTE1004 = LA1364N = TA7070P CIRHA1126
Circuito Integrado HA1126 = NTE1004 = LA1364N = TA7070P – Amplificador IF y Detector FM para Receptores AM/FM DIP-14
El HA1126, equivalente al NTE1004, LA1364N, TA7070P y M5135, es un circuito integrado lineal diseñado para el procesamiento de la Frecuencia Intermedia (IF) en receptores de radio AM/FM. Integra amplificador IF de alta ganancia, limitador, detector FM por cuadratura, control automático de ganancia (AGC) y preamplificador de audio, ofreciendo una excelente sensibilidad, bajo nivel de ruido y un reducido número de componentes externos. Es ampliamente utilizado en radios portátiles, receptores Hi-Fi, radios automotrices y equipos electrónicos de audio.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Modelo | HA1126 |
| Equivalentes | NTE1004, LA1364N, TA7070P, M5135 |
| Tipo | Amplificador IF y detector FM |
| Fabricante original | Hitachi |
| Encapsulado | DIP-14 (Dual In-Line Package) |
| Número de pines | 14 |
| Voltaje de alimentación | 4.5 a 14 VDC |
| Voltaje típico de operación | 8 VDC |
| Corriente de consumo | 10 a 15 mA (típica) |
| Tecnología | Circuito integrado lineal bipolar |
| Funciones principales | Amplificador IF, limitador, detector FM, AGC y preamplificador de audio |
| Montaje | Through Hole (THT) |
| Temperatura de operación | -20 °C a +70 °C (típica) |
Funciones integradas
- Amplificador de Frecuencia Intermedia (IF).
- Amplificador limitador.
- Detector FM por cuadratura.
- Control Automático de Ganancia (AGC).
- Preamplificador de audio.
- Excelente rechazo al ruido.
- Alta sensibilidad de recepción.
- Requiere pocos componentes externos.
Aplicaciones
- Radios AM/FM.
- Radios portátiles.
- Radios automotrices.
- Minicomponentes.
- Equipos Hi-Fi.
- Receptores de comunicaciones.
- Reparación y restauración de equipos electrónicos vintage.
Características destacadas
- ✔ Equivalente directo NTE1004.
- ✔ Compatible funcionalmente con LA1364N, TA7070P y M5135.
- ✔ Alta ganancia en la etapa de Frecuencia Intermedia (IF).
- ✔ Detector FM de alta sensibilidad.
- ✔ Bajo consumo de energía.
- ✔ Excelente relación señal/ruido.
- ✔ Reduce significativamente la cantidad de componentes externos.
- ✔ Encapsulado DIP-14 para fácil instalación y reemplazo.
- ✔ Alta confiabilidad para aplicaciones de audio y radio.
