MODULO SENSOR HC-SR04 - ULTRASONICO
DESCRIPCION:
EL SENSOR HC-SR04 ES UNA EXCELENTE OPCIÓN COMO SENSOR DE DISTANCIA ULTRASÓNICO. SU RELACIÓN DE COSTO/BENEFICIO LO HACE ÓPTIMO PARA UN GRAN ABANICO DE APLICACIONES.

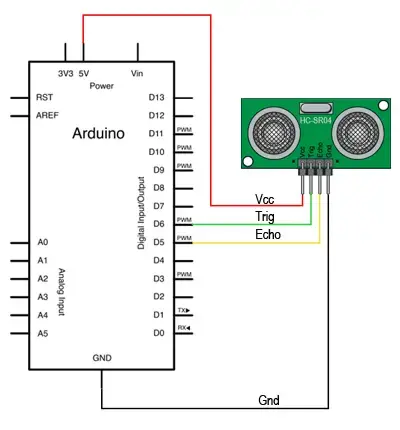

EL USO DE ESTE MÓDULO ES BASTANTE SENCILLO DEBIDO A QUE SE TODA LA ELECTRÓNICA DE CONTROL, TRANSMISIÓN Y RECEPCIÓN SE ENCUENTRA CONTENIDA EN PCB. EL USUARIO SOLAMENTE DEBE ENVIAR UN PULSO DE DISPARO Y MEDIR EN TIEMPO ALTO DEL PULSO DE RESPUESTA, SOLAMENTE SE REQUIEREN 4 HILOS PARA COMPLETAR LA INTERFAZ CON EL MÓDULO DE SENSOR HC-SR04.
EL HC-SR04 ES COMPATIBLE CON LA MAYORÍA DE LOS MICROCONTROLADORES DEL MERCADO, INCLUYENDO EL ARDUINO UNO, ARDUINO MEGA Y OTRAS TARJETAS COMPATIBLES QUE FUNCIONEN CON 5 VOLTS. EXISTEN LIBRERÍAS PARA ESTE MÓDULO QUE HACEN QUE LA PARTE DEL SOFTWARE QUEDE RESUELTA DE MANERA MUY SENCILLA.
| Característica | Especificación |
|---|---|
| Nombre | HC-SR04 |
| Tipo de sensor | Sensor de distancia por ultrasonido |
| Voltaje de operación | 5 V DC |
| Corriente de operación | ~15 mA |
| Rango de medición | 2 cm a 400 cm (0.02 m a 4.00 m) |
| Precisión | ±3 mm |
| Frecuencia ultrasónica | 40 kHz |
| Ángulo de medición | ~15° a 30° (óptimo a 30°) según pruebas prácticas |
| Tiempo de respuesta | ~200 ms (dependiendo de la distancia) |
| Interfaz de salida | Señal digital tipo pulso (Trigger y Echo) |
| Dimensiones del módulo | 45 mm × 20 mm × 15 mm |
| Temperatura de trabajo | -15 °C a 70 °C |
| Peso | ~10 g |
