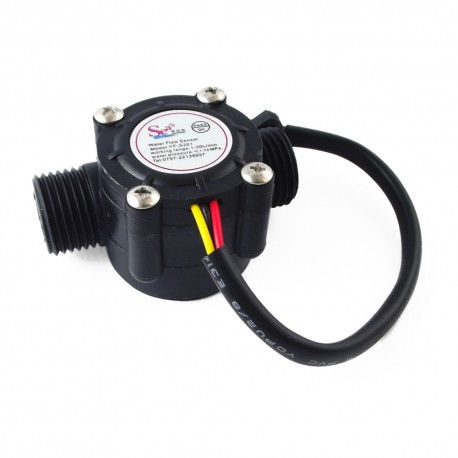

Sensor de flujo de agua 1/2" YF-S201
Un sensor de flujo o caudalímetro es un instrumento para la medición de caudal o gasto volumétrico de un fluido. El caudal es la cantidad de líquido o fluido (volumen) que circula a través de una tubería por unidad de tiempo, por lo general se expresa en: litros por minutos (l/m), litros por hora (l/h), metros cúbicos por hora (m³/h), etc.). Los caudalímetros suelen colocarse directamente en la tubería que transporta el fluido. También suelen llamarse medidores/sensores de caudal, medidores de flujo o flujómetros.
El sensor de flujo de agua de 1/2" YF-S201 sirve para medir caudal de agua en tuberías de 1/2" de diámetro. También puede ser empleado con otros líquidos de baja viscosidad, como: bebidas gasificadas, bebidas alcohólicas, combustible, etc. Es un caudalímetro electrónico de tipo turbina. Compatible con sistemas digitales como Arduino, Pic, Raspberry Pi, PLCs. El sensor posee tres cables: rojo (VCC: 5VDC), negro (tierra) y amarillo (salida de pulsos del sensor de efecto Hall). Con la ayuda de este sensor podrás ingresar al mundo de la Domótica, monitoreando el consumo de agua en tu hogar, o puedes hacer un dispensador de volumen automatizado con la ayuda de una válvula adicional.
El funcionamiento del sensor es de la siguiente forma: el caudal de agua ingresa al sensor y hace girar una turbina, la turbina está unida a un imán que activa un sensor de efecto Hall, que a su vez emite un pulso eléctrico que puede ser leído por la entrada digital de un Arduino o PLC. El sensor de efecto Hall está aislado del agua, de manera que siempre se mantiene seco y seguro. Como el volumen de agua por cada pulso es fijo y de un valor conocido (promedio) podemos contar la cantidad de pulsos por unidad de tiempo (segundo o minuto), luego multiplicar el valor de volumen/pulso por la cantidad de pulsos y así determinar el caudal o flujo de agua. Se recomienda utilizar interrupciones por hardware en el Arduino para detectar o contar los pulsos del sensor. Tenga en cuenta que este no es un sensor de precisión por lo que la orientación, presión del agua y otras condiciones pueden afectar la medición. Se recomienda calibrar el sensor realizando mediciones con volúmenes conocidos. Calibrado puede llegar a tener una precisión de hasta 10%.
FÓRMULA: Flujo del agua en L/min = Pulsaciones del sensor (Hz) / 7.5
| Especificación | Detalle |
|---|---|
| Modelo común | YF-S201 |
| Voltaje de operación | 5V – 18V DC |
| Corriente de trabajo | ≤15 mA (5V) |
| Rango de flujo | 1 – 30 litros por minuto |
| Presión de operación | ≤1.75 MPa |
| Material del cuerpo | Plástico (nylon reforzado o ABS) |
| Salida de señal | Pulso digital (salida tipo colector abierto) |
| Frecuencia de salida | f = (7.5 × Q) Hz, donde Q es el caudal en L/min |
| Conexiones de cables | Rojo = Vcc, Negro = GND, Amarillo = Señal |
| Rosca | 1/2 pulgada (normalmente tipo BSP o NPT macho) |
| Tamaño aproximado | 6 x 3.5 x 3.5 cm (puede variar según fabricante) |
| Vida útil | 300,000 ciclos de operación (aprox.) |
